La crémaillère ronde en acier M1 à 6 mm à denture droite fraisée est un composant mécanique conçu pour convertir un mouvement rotatif en mouvement linéaire, fonctionnant en tandem avec un pignon. Ce modèle spécifique présente une denture droite fraisée avec un angle de pression de 20°, conforme à la classe de précision 8d25 selon la norme DIN 3967, et une tolérance d2 rectifiée à h6.

Applications principales :

Industrie : Utilisée dans des machines-outils, des systèmes de manutention, et des équipements automatisés nécessitant des mouvements linéaires précis.​

Mécanique : Employée dans des mécanismes de direction, des presses, et d'autres dispositifs où la conversion de mouvement est requise.​

En revanche, son utilisation dans le secteur de l'habitat est moins courante, sauf pour des applications spécifiques telles que les portails coulissants automatisés.

Crémaillère ronde dentée en acier au module de 1 à 6 mm et de diamètre en fonction du module, A1-58.

L'ensemble crémaillère et roue dentée permet la transformation d'un mouvement de translation en mouvement de rotation et vice-versa, sans glissement. La crémaillère possède un angle de pression de 20°.

Conditionnement : à l'unité.

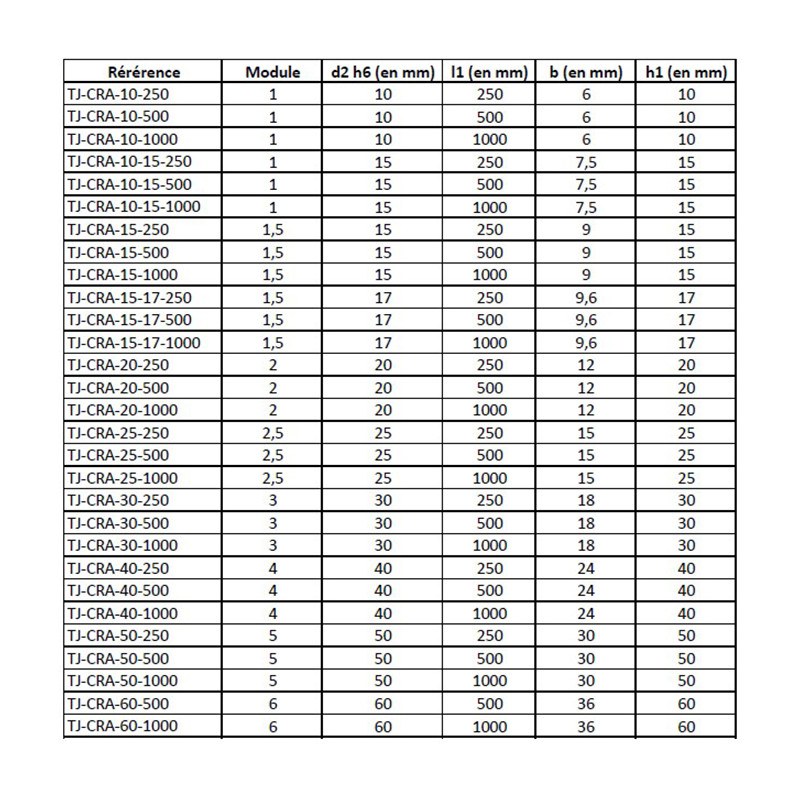

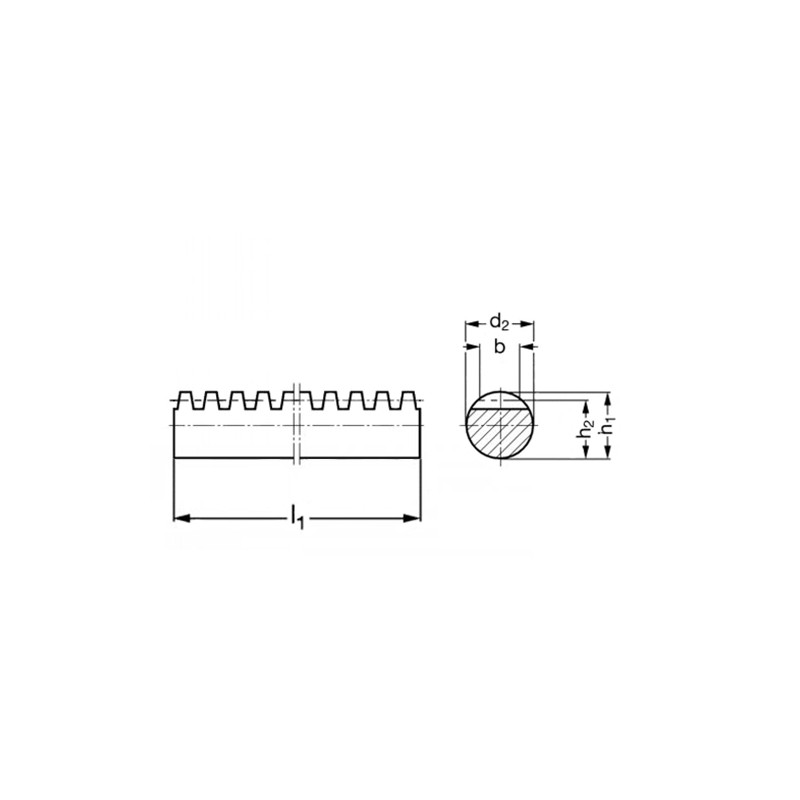

Dimensions : module / diamètre (d2) / longueur (l1).

Matière :
- Acier St50k.
Caractéristiques :
- Denture droite fraisée.
- Angle de pression : 20°.
- Classe de précision de denture 8d25 DIN 3967.
- Tolérance d2 : h6 ( rectifié )
- Tolérance h1 et h2 : module 1 à 2 : -0,2 mm.
module 2,5 à 4 : -0,3 mm.
module 5 à 6 : -0,4 mm.

Les crémaillères sont dentées à l'aide d'une fraiseuse verticale, cela engendre des tolérances négatives sur les cotes h1 et h2.
